芯片制造洁净室装修技术标准与环境控制要素全解
分享:

芯片制造是当今工业体系中精度要求最高的生产过程。在纳米尺度的制程中,一颗微尘、一度温差、一丝振动都可能导致芯片报废。洁净室作为芯片生产的核心基础设施,其装修工程已从简单的围护结构搭建,演变为涵盖空气净化、温湿度控制、微振动隔离、气态分子污染物管控等多维度的系统工程技术。本文依据GB50809-2012《硅集成电路芯片工厂设计规范》及ISO 14644标准,系统解析芯片制造洁净室装修的核心技术参数与环境控制体系。

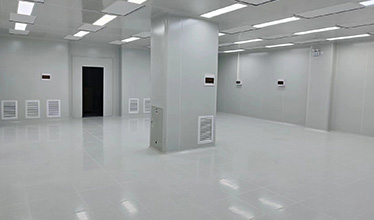

芯片洁净室装修, 半导体厂房环境控制, ISO3级洁净室, FFU送风系统, 微振动控制


一、芯片洁净室的洁净度等级体系

芯片制造不同工序对洁净度的要求差异显著。根据工艺节点和具体工序,洁净度等级需精确匹配生产需求,参照现行国家标准《洁净厂房设计规范》GB 50073确定。现行标准采用ISO 14644-1分级体系,与国际接轨。

光刻区:光刻是芯片制造中最核心、对洁净度要求最高的工序。对于先进制程(如7nm及以下),光刻区域需达到ISO 3级,即每立方米空气中≥0.1μm的粒子不超过1000颗。对于3nm制程,洁净度需进一步提升至ISO 1级(每立方米≥0.1μm颗粒不超过10个)。

扩散/薄膜区:通常要求ISO 4~5级。这些工序对化学污染物也较为敏感,需配合AMC控制措施。

刻蚀/注入区:一般按ISO 5级标准建设。该区域涉及腐蚀性化学品,需在装修材料选择上额外考虑耐腐蚀性能。

封装测试区:按ISO 6~7级要求即可满足需求。这部分区域的装修标准相对宽松,可采用非单向流气流组织形式。

设计阶段应根据芯片生产工艺及所使用的生产设备要求,逐区域明确洁净度等级,避免过度设计造成浪费或等级不足影响良率。

二、围护结构的材料选型与施工规范

芯片洁净室的围护结构在材料选择上有严格限制。《半导体无尘车间装修工程技术规范》对墙面、地面、吊顶材料提出了明确要求。

墙面材料:应采用不产生、不积尘、耐腐蚀、耐清洗、表面光滑、不易吸附静电的材料。实际工程中普遍采用双面彩涂岩棉夹芯板或玻镁岩棉复合板,厚度≥50mm,防火等级A级。板材之间采用中字铝拼接,所有阴阳角需做成R≥50mm的圆弧角,避免积尘死角。

吊顶材料:应采用不产生、不积尘、重量轻、强度高、防火、防潮的材料。吊顶需承载FFU设备重量,对龙骨强度有严格要求。

地面材料:应采用耐磨、耐腐蚀、耐老化、不产生、防火并具有稳定持久的防静电性能的材料。对于百级及以上区域,通常采用全钢高架地板,开孔率需达到17%~25%以保障回风均匀性。地面施工需严格按照规范要求进行,铺设面积大于140㎡时,正式施工前应做小面积示范性铺设。

门窗材料:门应采用密闭性好、开启灵活、不产生、不积尘的材料;窗应采用双层中空玻璃,窗框采用铝合金或不锈钢材料,表面光滑、无毛刺。

三、空调净化系统与气流组织设计

芯片洁净室的空调净化系统是环境控制的核心,普遍采用MAU+FFU+DCC的组合方案,并配备多级过滤系统。

空气过滤体系:芯片洁净室通常采用三级过滤(初效G4+中效F8+高效H13/H14)。对于洁净度等级为1~4级的区域,应采用垂直单向流气流形式;5级区域宜采用垂直单向流;6~9级区域宜采用非单向流。FFU满布率需根据洁净度要求确定,百级及以上区域通常要求达到80%以上。

温湿度控制:一般洁净区温度应控制在22℃±0.5℃~22℃±2℃,相对湿度应控制在43%±3%~45%±10%。光刻区对温湿度精度的要求更高,需达到±0.1℃级别。

新风系统:对于面积较大的洁净厂房,应设置集中新风处理系统,送风机应采取变频措施以适应新风需求量的变化。对于有空气分子污染控制要求的区域,可在新风机组及FFU上加装化学过滤器。

干盘管(DCC)设置:干盘管用于消除洁净室内显热负荷。应保证进入干盘管的冷冻水温度高于洁净区内空气露点温度,避免结露。迎风面速度一般控制在2m/s以下,以降低空气阻力。

四、压差梯度与正压维持

压差控制是防止污染倒灌的关键措施。根据规范要求,不同等级的洁净区之间压差不应小于5Pa;洁净区与非洁净区之间压差不应小于5Pa;洁净区与室外的压差不应小于5Pa。压差值应选择适当——过小则正压容易被破坏,洁净度受影响;过大则渗漏风量增加,新风负荷和过滤器负荷相应增加,能耗上升。

五、微振动控制

光刻机等精密设备对振动极为敏感。以半导体制程中使用的光刻机为例,隔振要求最严苛的需达到VC-D级(1-80Hz频段振动速度≤25μm/s),特殊工艺设备甚至需要达到VC-E级。7nm工艺要求振动速度控制在0.12μm/s以内。

防微振设计需贯穿选址、结构、设备布局全生命周期,主流方案采用"浮筑地板+独立柱网"的双重隔离系统。某案例通过桩基穿越软弱层锚固于基岩,使振动传递损失提高40dB以上。在实际施工中,亚翔集成等领先企业会在施工前进行沙盘推演,在10米、20米等不同距离下测试振动影响,确保施工不会影响设备生产。

六、施工期洁净管理与AMC控制

芯片洁净室装修施工必须建立严格的洁净管理制度,将施工油漆、胶水、包装材料等产生的挥发物对生产环境的影响降到最低,事前需做好AMC量测与气流控制模拟。

施工企业应具备合法有效的装修资质,施工人员应具有相应工种的职业技能。隐蔽工程的施工、安装及调试,宜在覆盖其外的装修面层施工前完成,不应影响隐蔽工程的施工、安装、调试及更换和维修。

常见问题解答(FAQ)

Q1:芯片制造洁净室的核心环境控制要素有哪些?
A:行业公认有8大核心环境控制要素,包括温湿度、空气洁净度、气流组织、静电控制、微振动、气态分子污染、噪声和电磁干扰。越是高阶芯片的生产,对环境的控制就越严格。

Q2:芯片洁净室为什么需要控制气态分子污染物(AMC)?
A:随着制程线宽缩小至纳米级,空气中的分子污染物会吸附在晶圆表面或与光刻胶发生反应,导致光刻图案变形、接触电阻异常。先进制程中AMC控制需达到ppt(万亿分之一)级别。可在新风机组及FFU上加装化学过滤器进行控制。

Q3:芯片洁净室装修最关键的验收项目有哪些?
A:验收核心项目包括:悬浮粒子计数(按ISO 14644标准布点)、PAO高效过滤器检漏(穿透率≤0.01%)、风速均匀性测试(偏差≤±15%)、压差测试(相邻区域≥5Pa)、温湿度稳定性测试(连续记录24~48小时),以及微振动检测(VC-D/VC-E等级)。

Q4:芯片洁净室对电磁干扰(EMI)有什么要求?
A:当环境的电磁场强度超过生产设备和仪器正常使用的允许值时,应采取电磁屏蔽措施。屏蔽结构的屏蔽效能应在工作频段有不小于10dB的余量,特殊区域可能需要大于80dB的屏蔽效能。

总结:芯片制造洁净室装修是一项融合了空气洁净、温湿度控制、微振动隔离、AMC管控、静电防护和电磁屏蔽的系统工程。随着制程工艺向3nm以下演进,对环境的控制要求还在不断提升。芯片制造厂房内各洁净区的空气洁净度等级应根据芯片生产工艺及所使用的生产设备的要求确定。只有建立完整的标准体系并严格执行,才能为纳米级芯片制造提供稳定可靠的生产环境。
