光电产业涵盖LED、LCD/OLED显示面板、光学镜头、激光器、光纤通信等精密制造领域，其产品对生产环境的洁净度要求远高于一般电子制造。一粒微米级的尘埃附着在光学镜头上，即可造成成像缺陷；一丝微振动传递至精密加工设备，即可能导致光学元件表面粗糙度超标。因此，光电无尘车间的装修设计需要兼顾极致洁净度、恒温恒湿、微振动控制、光学暗室环境等多重特殊需求。本文将从设计基准、围护结构、净化空调、微振防控及光学暗室构建等维度，系统解析光电无尘车间装修的核心技术要点。
光电行业不同细分领域对洁净度的要求差异显著。光学镜片研磨、镀膜工序通常要求ISO 5级（百级）环境，以保障镜面不受颗粒污染；LCD/OLED面板的阵列基板、彩色滤光片涂布工序对微粒控制极为敏感，通常要求ISO 4~5级环境；精密光学元件检测与镜头组装需ISO 5级环境，部分高端产品局部要求ISO 4级。
设计阶段需根据具体产品类型和工艺制程，逐区域明确洁净度等级，并在此基础上叠加温湿度、振动、照度、静电等控制要求。典型光电洁净室的设计基准参数为：温度控制在22±1℃（精密光学需22±0.5℃），相对湿度控制在45±5%RH，照度主操作区≥500Lux（检测区≥800Lux），噪声≤65dB(A)，防静电表面电阻10⁶~10⁹Ω，微振动VC-C至VC-D级（振动速度≤12.5~25μm/s）。

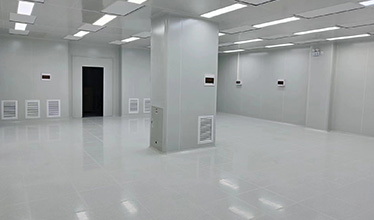

光电无尘车间的围护结构在材料选择上有特殊要求。墙面和天花通常采用双面彩涂岩棉夹芯板或玻镁岩棉复合板，厚度≥50mm，防火等级A级。对于光学镀膜区等有化学腐蚀风险的区域，建议采用不锈钢壁板或耐腐蚀涂层板材。板材之间采用中字铝拼接，所有阴阳角需做成R≥50mm的圆弧角，避免积尘死角。
地面材料的选择需兼顾洁净度与承载要求。ISO 5级及以上区域通常采用全钢高架地板，开孔率需达到17%~25%以保障回风均匀性，地面平整度要求2米靠尺范围内≤2mm。对于ISO 6~7级区域，可采用防静电环氧自流平或防静电PVC卷材，地面电阻值需稳定在10⁶~10⁹Ω之间。
门窗系统需选用洁净室专用的密闭门窗。门应采用不锈钢或铝合金框架配中空密闭视窗，带自动闭门器和密封条；窗应采用双层中空玻璃，窗框与墙体接缝处须打胶密封。所有穿越围护结构的管线必须加装套管并用密封胶封堵，确保气密性。
光电无尘车间普遍采用“MAU+FFU+DCC”的组合方案。新风处理机组负责处理室外新风，承担全部湿负荷和大部分显热负荷，需具备初效G4、中效F8、亚高效F9三级过滤以及深度除湿、加热、加湿功能。百级核心区FFU覆盖率需达到80%以上，换气次数一般控制在350~500次/小时，确保垂直单向流效果。FFU内置H14级高效过滤器，对0.3μm颗粒过滤效率≥99.995%。干盘管布置于高架地板下回风道内或吊顶上方，用于消除室内显热负荷，实现精确控温。
对于光学镀膜、光刻等对化学污染物敏感的区域，可在MAU新风段配置活性炭或化学过滤模块，在FFU进风口增设化学过滤器，控制AMC浓度至ppb级别。压差梯度控制方面，不同等级洁净区之间压差≥5Pa，洁净区对非洁净区≥10Pa。各区域需安装压差监测报警装置，确保压差异常时及时预警。
光学精密加工设备对振动极为敏感。光学镜面研磨机、单点金刚石车床等设备的加工精度可达纳米级，任何微振动都会直接影响工件表面质量。振动控制设计必须贯穿设备布局、结构基础和建筑隔振全过程，在设计初期就进行系统规划。
在设备布局上，振源设备如空压机、冷却塔、真空泵等应集中布置在厂房边缘或独立设备层，与核心生产区保持足够距离。光刻机、电子显微镜等高精度设备应远离振源和运输主干道。结构设计上，高精度设备需设置独立于厂房的“孤岛式”基础，通过隔振沟或不同刚度的材料组合，切断振动传递路径。对于已经存在振动问题的车间，常用的处理方法是调整动平衡、增加配重块或在设备与楼板之间加装专业隔振器，如弹簧阻尼隔振器或空气弹簧隔振系统。竣工后需进行振动速度测试，确保满足VC-C至VC-D等级要求。
光学检测和部分光刻工序需要暗室环境。暗室装修的关键技术包括：墙面、天花和地面采用黑色哑光吸光材料（如黑色阳极氧化铝板或黑色吸光涂层），避免光反射干扰；设置缓冲暗门（两道门互锁，防止外界光线侵入）；配置可调光黄色安全灯（波长590nm以上，对部分光刻胶不敏感）；主照明采用洁净室专用LED面板灯，色温5000K，显指Ra≥90，并采用独立回路控制，可在检测时关闭主照明。
光电无尘车间装修施工必须建立严格的施工准入制度，将施工现场划分为“洁净施工区”、“准洁净区”和“非洁净区”，实行人员、物料单向流动。施工人员需穿戴洁净服、洁净鞋，工具擦拭干净后方可进入。风管系统安装是重点管控环节，风管吊装前需进行内壁擦拭清洁，安装完成后应进行分段吹扫。在高效过滤器安装前需进行系统空吹（24~48小时），使风管内残留灰尘充分排出。竣工后需进行第三方检测，包括悬浮粒子计数（按ISO 14644标准布点）、PAO高效过滤器检漏（穿透率≤0.01%）、风速均匀性测试、压差测试、温湿度稳定性测试及振动测试，各项验收合格后方可交付使用。
Q1：光电无尘车间与普通电子厂无尘车间的主要区别是什么？
A：光电无尘车间除洁净度要求更高外，还叠加了微振动控制（VC-C~VC-D级）、光学暗室环境、恒温恒湿精度（部分工艺需±0.5℃）及化学污染物控制等多重特殊需求。光学镜片研磨、镀膜等工序对振动和尘埃的敏感度远高于一般电子组装。
Q2：光学检测区域的照明有什么特殊要求？
A：光学检测区域通常需要暗室环境或可调光照明。在暗室检测区，需配置可调光黄色安全灯（波长590nm以上），主照明采用高显指LED洁净灯（Ra≥90），色温5000K，并采用独立回路控制以便在检测时关闭主照明、开启暗室模式。
Q3：光电无尘车间对化学污染物（AMC）有控制要求吗？
A：有。光学镀膜、光刻等工艺对有机挥发物和酸性气体极其敏感。在MAU新风段配置活性炭或化学过滤模块，在FFU进风口增设化学过滤器，可将AMC浓度控制在ppb级别。装修阶段应选用低VOC密封胶和涂料，减少内部污染源。
Q4：光学洁净室的微振动控制等级是多少？
A：光学精密加工和检测设备的隔振要求通常需达到VC-C级（1-80Hz频段振动速度≤12.5μm/s）至VC-D级（≤25μm/s）。对于极紫外光刻等尖端工艺，要求可达到VC-E级（≤6μm/s）甚至更高。
Q5：光电无尘车间装修中最容易被忽视的细节是什么？
A：最容易被忽视的是暗室环境的光密封处理。门缝、管线穿墙处、观察窗边框等任何微小缝隙都可能成为漏光点，影响光学检测精度。施工中需对所有缝隙进行逐一检查并用黑色密封胶封堵，安装双层缓冲暗门确保完全遮光。
总结：光电无尘车间装修是一项融合了极致洁净度、恒温恒湿、微振动控制、光学暗室构建及化学污染物管控等多重要求的系统工程。从设计基准的精准定位、围护结构的低发尘选型，到净化空调的精密配置、振动防控的物理隔离，再到施工期全流程的洁净管理，每个环节都需严格把控。随着光电产品向更高精度、更小尺寸方向发展，对环境控制的要求还在不断提升。只有建立完整的技术规范体系并严格执行，才能为精密光学制造提供稳定可靠的生产环境。
