半导体芯片制造对生产环境的控制要求已接近物理极限。在纳米尺度的制程中，空气分子、振动甚至极微小的温度变化都可能成为致命缺陷。因此，半导体无尘车间的装修已不再是简单的围护结构搭建，而是一场关于“高纯环境”的系统工程。本文从环境基准设定、材料选型、污染物控制、微振动隔离及施工管理五个维度，系统阐述现代半导体洁净厂房装修的核心技术要点。

一、基于制程节点的环境基准设定

半导体洁净厂房的设计基准必须与工艺制程紧密绑定。不同制程节点对环境的要求呈指数级差异：

• 成熟制程（≥28nm）：核心区洁净度需达到ISO 4~5级（0.3μm粒子≤10,200颗/m³），温控精度通常为22±1℃。

• 先进制程（14nm~7nm）：对气态分子污染物（AMC）开始提出明确要求，光刻区温控精度需提升至±0.3℃。

• 极紫外光刻（EUV）及3nm以下节点：洁净度需局部达到ISO 3级（0.1μm粒子≤1,000颗/m³），温控精度需达到±0.1℃，AMC控制要求达到ppt（万亿分之一）级别，同时需配备EUV光刻机专用的氢气环境安全防护系统。

在项目启动前，应组织工艺工程师对设备厂商提供的环境技术规格书进行逐项确认，并据此确定空调净化系统的冷量配置、新风处理能力和过滤系统等级。

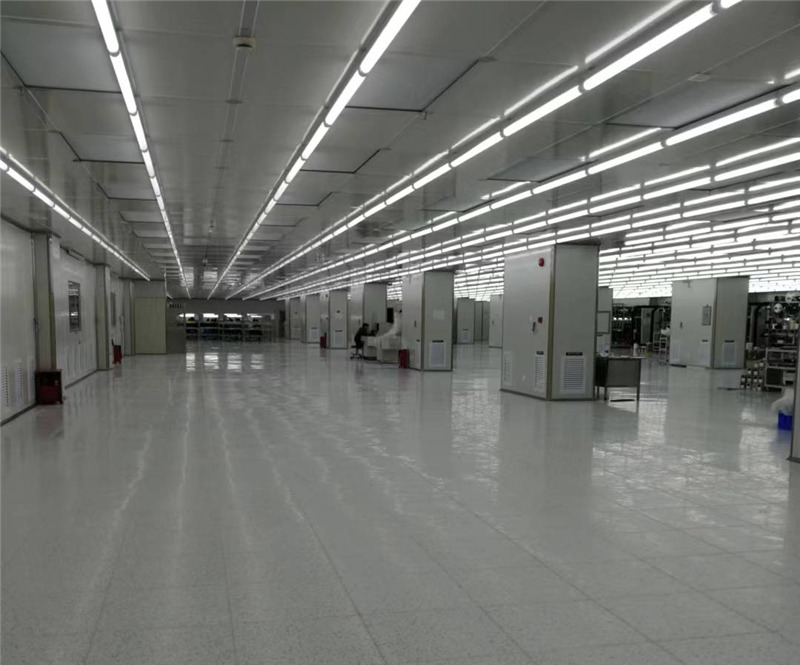

二、高纯环境的材料选型体系

半导体厂房的装修材料必须具备“低发尘、低释气、耐腐蚀、易清洁”四大特性。

1. 墙面与天花系统

百级及以上区域推荐采用双面彩涂铝蜂窝芯材板，表面涂层宜选用防静电聚酯（PE）或氟碳（PVDF）材质。此类板材在高温高湿环境下尺寸稳定性好，且能有效抑制微量挥发性有机物的析出。对于有腐蚀性化学品暴露风险的区域，应考虑使用全不锈钢壁板。

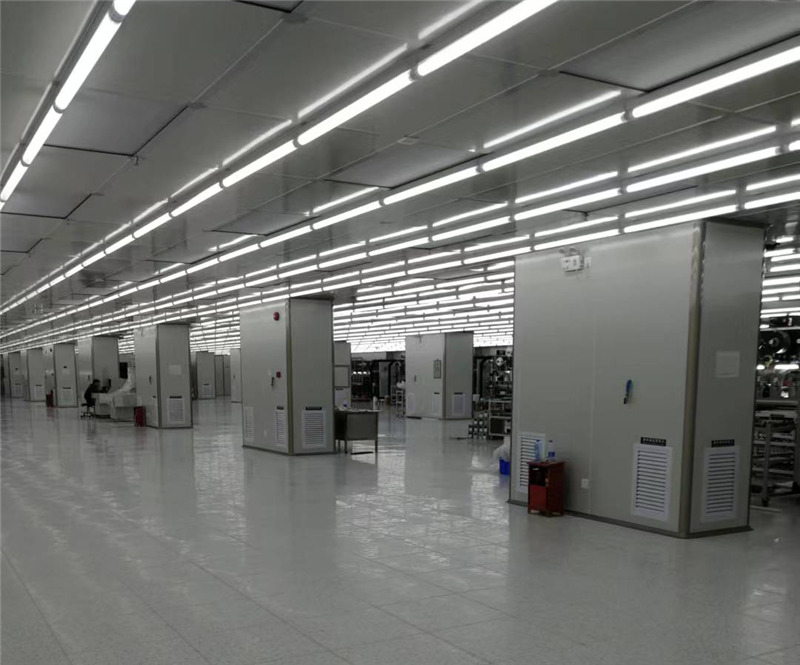

2. 高架地板系统

高架地板是半导体车间回风和管线敷设的关键，其开孔率需按气流模拟结果确定，通常为17%~25%。地板下方空间需分区隔离，并涂覆防尘环氧涂层，防止回风系统成为尘源。支架系统建议采用不锈钢或热镀锌材质，以确保长期承重和防腐蚀。

3. 密封与粘结材料

低释气性是选材的核心指标。所有密封胶、涂料及粘结剂均需提供VOC含量检测报告，并优先选用通过半导体行业认证的产品。墙角、穿墙管线及FFU龙骨接缝必须进行精密的气密密封处理，以维持稳定的压差梯度。

三、AMC与化学污染物控制策略

气态分子污染物是先进制程芯片良率的主要威胁之一。在装修阶段，需要从系统设计层面构建“防、控、排”三位一体的AMC防控策略：

• 新风预处理强化：新风空调箱（MAU）应配置活性炭过滤段或化学过滤器（如可替换式吸附桶），用于吸附外部引入的二氧化硫、氨气及挥发性有机物。

• 内循环过滤：FFU除配备超高效过滤器外，可在FFU进风口增设化学过滤模块，持续降低洁净室内因设备或材料释放的低浓度污染物。

• 风管与管道选材：通风管道建议采用不锈钢材质或特殊涂层处理，以防止管道腐蚀产生颗粒物。工艺真空与排风管道需保持负压并对排气进行无害化处理。

• 环境监测：装修完成后的验收阶段需纳入AMC监测，使用离子色谱仪、气相色谱-质谱联用仪等设备对空气中特定化学物质进行定量分析，确保符合工艺要求。

四、微振动隔离与噪声控制

光刻机、电子束检测机等核心设备对微振动极其敏感。装修阶段需从结构基础、设备布局和振动源管理三个层面进行部署：

• 独立基础设计：高精密设备应设置独立于厂房主体的“孤岛式”基础，通过隔振沟或不同刚度材料的组合，切断来自厂房周边的低频振动传递。

• 设备布局优化：在装修平面规划阶段，应将大型动力设备（如空压机、冰水主机）集中布置于厂房边缘或专用设备层，并与核心生产区保持安全距离。

• 风管与管道隔振：空调风管和工艺管道连接处应采用柔性软连接，同时管道支架宜使用弹簧减振器或橡胶隔振垫，防止固体传声和震动。竣工后需进行振动速度测试，确保满足VC-D级（振动速度≤25μm/s）甚至更高的等级要求。

五、施工期洁净与设备搬入管理

洁净度管理需贯穿装修施工全过程。建议实行“四阶段洁净管制”：从彩钢板安装阶段的粗尘管控，到涂装阶段的微粒及VOC控制，再到FFU安装前的深度清洁，直至系统空吹后的最终验收。施工人员必须穿着专用洁净服及鞋套，所有物料需经清洁或擦拭后方可进入作业面。设备搬入阶段，需针对大型设备制定专项清洁与搬入程序，采用洁净室专用平板车并控制搬运速度，防止高架地板损坏和气流扰动。

常见问题解答（FAQ）

总结：半导体洁净厂房装修的核心目标已从单纯的控尘升级为对“高纯环境”的系统性构建。通过基于制程节点的精准环境设计、低释气材料体系的选型、AMC的全流程防控、微振动的物理隔离以及贯穿施工全周期的洁净管理，才能在物理空间上为先进制程芯片的稳定量产提供可靠保障。
