半导体芯片制造是当今科技工业的巅峰，其生产过程对环境的苛刻要求达到了极致。一颗微米级的尘埃就足以导致芯片报废，而光刻机工作时温度波动超过±0.1℃就可能使光刻胶变形，直接降低产品良率。随着制程工艺向3纳米以下迈进，无尘车间的装修标准也在不断提升。2025年发布的《半导体无尘车间装修工程技术规范》（T/KSZZ 041-2025）为行业提供了最新的技术依据。本文将结合现行规范与工程实践，系统解析半导体无尘车间装修的关键技术要点。
半导体制造对洁净度的要求覆盖从ISO 1级到ISO 8级的全等级范围，不同工艺区域对应不同的洁净等级。根据ISO 14644-1标准，晶圆光刻区需维持ISO 3级环境——每立方米≥0.1μm的粒子数不超过1000个，这相当于在足球场大小的空间里仅允许存在3粒灰尘。封装测试区通常要求ISO 5级（百级），而辅助区域则按ISO 7~8级标准建设。
设计阶段需根据生产工艺流程和产品特性，倒推空间布局与气流组织方案。对于先进制程（如7nm以下），光刻区还需设置微环境控制，将局部洁净度提升至ISO 3级甚至更高。各区域之间需维持严格的压差梯度：不同洁净等级之间压差≥5Pa，洁净区对非洁净区压差≥10Pa，形成单向气流保护。
半导体无尘车间的围护结构在材料选择上有严格限制。根据《半导体无尘车间装修工程技术规范》要求，墙面材料应采用不产生、不积尘、耐腐蚀、耐清洗、表面光滑、不易吸附静电的材料；吊顶材料应采用不产生、不积尘、重量轻、强度高、防火、防潮的材料；地面材料应采用耐磨、耐腐蚀、耐老化、不产生、防火并具有稳定持久的防静电性能的材料。

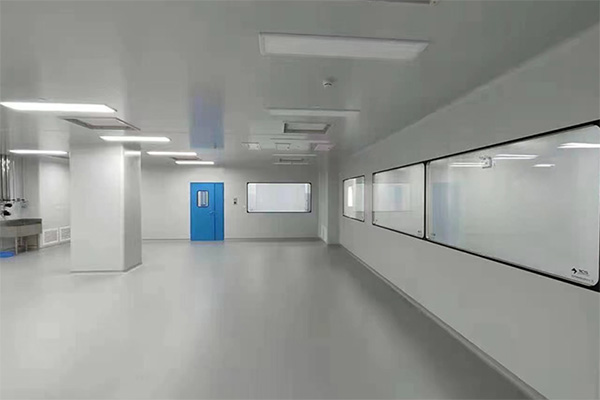

实际工程中，墙面和天花通常采用双面彩涂岩棉夹芯板或玻镁岩棉复合板，厚度≥50mm，防火等级需达到A级。板材之间采用中字铝拼接，所有阴阳角均需做成R≥50mm的圆弧角，避免积尘死角。洁净室专用的密封胶应选用无毒、无味、耐老化、防霉的电子级中性硅酮密封胶，所有板缝、穿墙管口必须进行气密密封处理。
半导体无尘车间地面需同时满足承载、回风、防静电等多重功能。对于百级及以上区域，通常采用全钢高架地板，开孔率需达到15~25%以保障回风均匀性。高架地板安装的平整度控制尤为关键，相邻支架高差应控制在0.5mm以内。
防静电处理是半导体车间的刚需。地面系统需铺设导电铜箔网格（间距2~3m），表面电阻值应控制在10⁶~10⁹Ω之间，既能有效导走静电，又不会因电阻过低造成安全隐患。防静电环氧自流平或防静电PVC卷材是常见的地面方案，施工时需严格控制环境温湿度，避免出现针孔、橘皮等缺陷。对于有重型设备移动的区域，可采用聚氨酯砂浆地坪，其抗冲击性和耐磨性更优。
半导体无尘车间普遍采用“MAU+FFU+DCC”的组合方案——新风处理机组（MAU）负责处理室外新风，承担全部湿负荷和大部分显热负荷，需具备初效、中效、亚高效三级过滤以及深度除湿、加热、加湿功能；FFU（风机过滤单元）内置H14或U15级高效/超高效过滤器，对0.3μm颗粒过滤效率达99.995%以上；干盘管（DCC）负责消除室内显热负荷，实现精确控温。
百级区FFU覆盖率需达到80%以上，换气次数一般控制在400~600次/小时，确保垂直单向流（层流）效果。气流组织需采用CFD模拟优化，确保工作截面风速不均匀度控制在±15%以内，风速范围0.36~0.54m/s。新风系统需保证每人≥40m³/h新风量，并通过变频控制实现风量调节。温度控制精度要求22±0.5℃（光刻区需±0.1℃），相对湿度控制在45±5%RH。
半导体制造对静电极其敏感，人体行走产生的静电足以击穿纳米级电路。整个洁净室应构成完整的静电保护系统，包括防静电地面、墙体接地、离子风机、防静电工作服、腕带等。进入车间的物料需先经过静电消除处理，物料传递窗口应配备离子风幕。湿度控制也是静电防护的重要手段，相对湿度需维持在40%以上以减少静电产生。
微振动控制是半导体厂房建设的另一大难点。以光刻机为例，隔振要求最严苛的需达到VC-D级（1-80Hz频段振动速度≤25μm/s），特殊工艺设备甚至需要VC-E级。主流设计采用“浮筑地板+独立柱网”的双重隔离系统，设备底座加装弹簧隔振基础与空气弹簧二级隔离系统。某案例通过桩基穿越软弱层锚固于基岩，使振动传递损失提高40dB以上。
半导体无尘车间施工必须建立严格的施工准入制度，设置缓冲通道和物料清洁室。将施工现场划分为“洁净施工区”、“准洁净区”和“非洁净区”，实行物流、人流的单向流动，严禁交叉作业。施工人员需穿戴洁净服、洁净鞋，工具擦拭干净后方可进入。
风管系统的安装是重点管控环节，风量平衡调节是保障洁净度的重要工作。施工过程中产生的油漆、胶水、包装材料挥发物需提前做好AMC量测与气流控制模拟。高效过滤器安装后需进行PAO检漏，穿透率≤0.01%为合格。竣工后需进行第三方检测，包括悬浮粒子计数、风速均匀性测试、压差测试、温湿度稳定性测试等，各项验收合格后方可交付使用。
Q1：半导体无尘车间与普通电子厂净化车间的主要区别是什么？
A：半导体无尘车间的洁净等级要求更高（核心区需ISO 3~5级），温湿度控制更严（温度波动≤±0.1℃），还需额外控制微振动（VC-D/E级）和气态分子污染物（AMC）。光刻区还需设置微环境控制，局部洁净度可提升至ISO 3级。
Q2：半导体无尘车间的FFU覆盖率为什么必须达到80%以上？
A：半导体车间普遍采用垂直单向流（层流）方式，FFU满布率≥80%是为了保证送风均匀性，使气流以“活塞式”方式向下推动，将污染物迅速压向高架地板回风格栅，避免涡流和死角。覆盖率不足会导致局部风速偏低，微粒无法被有效带走。
Q3：半导体无尘车间对微振动的控制要求有多高？
A：以光刻机为例，隔振要求最严苛的需达到VC-D级（1-80Hz频段振动速度≤25μm/s），特殊工艺设备甚至要求VC-E级。随着工艺节点缩小至7nm以下，振动控制精度已达纳米级，需采用“浮筑地板+独立柱网+空气弹簧”等多重隔振措施。
Q4：半导体无尘车间验收时必须做哪些检测？
A：必须做悬浮粒子计数（按ISO 14644标准布点）、PAO高效过滤器检漏（穿透率≤0.01%）、风速均匀性测试（偏差≤±15%）、压差测试（相邻区域≥5Pa，对外≥10Pa）、温湿度稳定性测试（连续记录24~48小时）等。核心区还需进行微振动检测和AMC监测。
Q5：半导体无尘车间的装修材料有哪些特殊要求？
A：所有材料必须具有极低发尘特性、耐腐蚀、易清洁、防静电。墙面和天花推荐双面塑喷铝蜂窝或玻镁岩棉彩钢板（A级防火），地面采用全钢高架地板或防静电环氧自流平，门窗采用双层中空玻璃配铝合金或不锈钢框架。密封胶须选用电子级中性硅酮胶。
总结：半导体无尘车间装修是一项多专业协同、环境控制要求极高的系统工程。从洁净等级划分、围护结构选型、空调净化系统配置，到静电防护、微振动控制、施工洁净管理，每个环节都需严格遵循规范要求。随着芯片制程向3纳米以下演进，对温湿度精度、微振动控制、AMC监测的要求还在不断提升。只有建立完整的技术规范体系并严格执行，才能为半导体芯片制造提供稳定可靠的生产环境。
