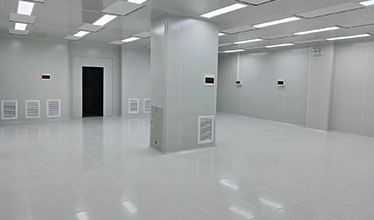

在无尘车间中，静电（ESD）是影响产品质量和良率的隐形杀手。一个微小的静电放电（几百伏甚至几十伏）就可能击穿敏感的电子元器件，而人体行走产生的静电电压可高达数千伏。许多电子企业虽然安装了防静电地板和手腕带，但产品良率仍受ESD困扰——原因在于静电防护是一个系统工程，而非单一设备的堆砌。本文将从静电产生的原理、防护等级、防静电地面、接地网络、工作台接地、人员防静电等方面，系统讲解无尘车间静电防护系统的设计与施工要点。
静电对电子产品的危害主要体现在以下几个方面：
元器件击穿：MOS管、CMOS芯片等对静电极其敏感，几十伏的静电放电即可造成栅氧化层击穿，导致器件失效。
潜在性失效：静电放电可能不会立即造成器件损坏，但会降低器件的性能参数和使用寿命，在后续使用中逐渐失效。
吸附颗粒：静电会吸附空气中的微小颗粒，造成产品表面污染，影响光学性能和外观。
常见静电源包括：人体活动（行走、操作）、设备运转（摩擦、感应）、材料搬运（包装袋、塑料托盘）、气流摩擦等。因此，无尘车间的静电防护必须从设计阶段就系统规划。
根据ANSI/ESD S20.20和IEC 61340标准，无尘车间静电防护的核心指标如下：
| 防护对象 | 关键指标 | 合格标准 |
|---|---|---|
| 人员接地（手腕带） | 对地电阻 | 0.75~35 MΩ（通常1MΩ） |
| 人员接地（鞋+地板系统） | 系统电阻 | <1×10⁹ Ω |
| 工作表面（台面、推车、料架） | 表面电阻 | 10⁶~10⁹ Ω |
| 防静电地面 | 表面电阻/对地电阻 | 10⁶~10⁹ Ω |
| 接地系统 | 对地电阻 | <1 Ω |
| 离子风机 | 平衡电压 | ≤±30 V |
| 环境湿度 | 相对湿度 | 40%~60%（利于静电消散） |
对于敏感器件（如GaAs芯片、磁头），设计目标应提高一个等级：表面电阻上限降至10⁸ Ω，并增加离子风机覆盖密度。
防静电地面是无尘车间静电防护的基础，也是施工中最关键的环节。常见方案有三种：
结构：PVC材料中添加导电碳粉或铜箔网格，厚度2~3mm，采用导电压敏胶粘贴于地面找平层。
优点：柔软脚感好，铺装快，颜色多样，表面电阻稳定（10⁶~10⁹Ω）。
缺点：不耐尖锐硬物划伤，长期重压可能起鼓。
施工要点：地面基层需平整（2m靠尺缝隙≤2mm）、干燥（含水率≤3%）；铺设铜箔网格（间距3m×3m），每块铜箔与接地端子连接；卷材接缝采用热焊接，保证整体连续性。
结构：环氧树脂+导电助剂，厚度1~3mm，无缝整体浇筑。
优点：无缝、高光、易清洁、耐化学品腐蚀。
缺点：对基层含水率要求极高（≤4%），施工周期长，修复有色差。
施工要点：基层打磨后铺设铜箔网格，施工导电底涂层，再施工防静电面层。面层电阻值应在10⁶~10⁹Ω之间，养护期7天。
结构：钢板内填发泡水泥或硫酸钙，表面贴HPL或PVC防静电贴面，高度150~600mm可调。
优点：承载高（≥800kg/㎡），下部可走管线、回风，单块可更换，防静电寿命长。
缺点：成本最高，安装调平要求高。
施工要点：每块地板底部放置导电垫片，确保与支架导通；支架之间用接地线串联，最后接至接地端子；安装后逐块测试表面电阻和对地电阻。
防静电接地网络是整个ESD防护系统的骨架，所有防静电材料（地板、工作台、货架、手腕带插座）必须连接到同一接地干线。
典型做法：在车间四周敷设40×4mm镀锌扁钢或25mm²铜缆作为主接地母线，每隔6~10m引出接地端子。每个端子用6mm²黄绿双色线连接到各设备及防静电地板铜箔。
接地电阻＜1Ω。
防静电接地不得与交流电源的零线或保护地线（PE）混接（ESD接地需独立或与PE单点连接）。
推荐采用星型或混合型拓扑，避免形成接地环路。
接地干线应尽量避免与强电线路平行敷设，若必须平行，间距≥300mm。
接地干线预埋在楼板或墙面内，引出点位置应精确标记。
所有接地连接点应采用焊接或压接，严禁缠绕连接。
焊接处应涂导电膏防锈，并测量接触电阻（≤0.01Ω）。
接地端子应设置在易于检测的位置，并标明“ESD接地”标识。
防静电工作台是操作人员直接接触产品和工具的区域，是ESD防护的重点：
台面应采用防静电层压板（HPL）或防静电贴面，表面电阻10⁶~10⁹Ω。台面通过1MΩ电阻链接到接地端子（1MΩ电阻是为了限制放电电流，保护人员安全）。金属桌腿必须单独接地，不可依赖台面导电。
所有用电设备的金属外壳、机架、工作台金属框架都应接地。接地线应采用黄绿双色线，截面积≥2.5mm²。设备接地不宜与防静电地板铜箔共用同一接线端子，宜分别接入接地母线。
货架和推车的层板应采用防静电材料，金属框架通过接地链或接地线连接至接地端子。移动推车应配置接地链（拖地金属链条或导电橡胶条），确保在移动过程中持续接地。
人员是无尘车间中最大的静电源。人员防静电需要“三件套”配合：
服装表面电阻10⁵~10⁸Ω，鞋底电阻10⁶~10⁸Ω。防静电服应使用导电纤维嵌织面料，定期清洗（使用中性洗涤剂，禁用柔顺剂）。防静电鞋应定期检测鞋底电阻，磨损严重时更换。
操作人员应佩戴防静电手腕带，通过1MΩ电阻接地。手腕带应紧贴皮肤，接触电阻＜10⁵Ω。每日上班前应通过综合测试仪检测手腕带导通性和鞋的接地电阻。建议配置手腕带连续监测器，一旦接触不良立即报警。
进入无尘车间的人员必须穿着防静电工作服，且不得在洁净区内穿脱。工作服应定期清洗（每周至少1次），每半年检测表面电阻。
对于无法通过接地消除静电的绝缘体表面（如塑料外壳、包装袋、PCB基材），必须使用离子风机或离子棒进行空气电离中和。离子风机选型与布置要点：
离子风机类型：脉冲直流型优于交流型，平衡电压更稳定（≤±30V）。
有效覆盖面积：每台离子风机通常覆盖1~2㎡的工作区域。
安装位置：距离工作台面30~60cm，且不应安装在FFU出风口正下方（气流会干扰离子平衡）。
维护：每季度清洁发射针（用酒精擦拭），每年校准平衡电压。
静电防护系统施工完成后和日常运行中，应执行以下检测计划：
| 检测频率 | 检测项目 | 检测方法 | 合格标准 |
|---|---|---|---|
| 每日 | 人员手腕带+鞋接地 | 综合测试仪 | 手腕带0.75~35MΩ，鞋＜10⁹Ω |
| 每周 | 工作台面、推车表面电阻 | 表面电阻测试仪（两点式） | 10⁶~10⁹Ω |
| 每月 | 防静电地面点对点电阻 | 重锤式表面电阻测试仪 | 10⁶~10⁹Ω |
| 每月 | 接地系统电阻 | 接地电阻测试仪 | ＜1Ω |
| 每季度 | 离子风机平衡电压 | 离子平衡测试仪 | ≤±30V |
| 每半年 | 防静电服表面电阻 | 表面电阻测试仪 | 10⁵~10⁸Ω |
所有检测记录应保存备查，发现不合格项立即整改。
原因：铜箔网格断裂、接地线脱落、贴面磨损。
纠正：用万用表排查接地连接，重新焊接铜箔；磨损严重的地板涂刷防静电蜡或更换贴面。
原因：手腕带松动、皮肤干燥、接地线折断。
纠正：调整手腕带松紧度；使用导电手霜；更换手腕带或接地线。
原因：发射针污染、高压模块老化。
纠正：清洁发射针；若仍不合格，更换离子风机或高压模块。
原因：防静电剂被洗掉；使用了柔顺剂。
纠正：更换新工作服；清洗时禁用柔顺剂；建议使用专用洁净服清洗服务。
Q1：无尘车间的防静电接地与电气保护接地可以共用吗？
A：在基础接地体处可以共用，但在室内设备端应通过等电位联结排分别引出，最后单点连接至总接地端。防静电接地与电源PE线不宜直接混接，以免产生地环路干扰。
Q2：防静电地面可以打蜡吗？
A：可以，但必须使用专用的防静电地板蜡。普通地板蜡是绝缘体，打蜡后电阻会升到10¹²Ω以上，导致防静电失效。防静电蜡应每3~6个月涂覆一次。
Q3：离子风机是否需要一直开启？
A：生产期间必须开启；停产期间（如夜间、周末）可关闭以节省能耗。重新开启后需等待5~10分钟稳定后再操作敏感器件。
Q4：为什么穿了防静电鞋，但人体电位仍然偏高？
A：可能原因：防静电鞋与地面接触电阻过高（鞋底污染或磨损）；地面防静电性能下降；人员未通过手腕带辅助接地。建议同时使用手腕带和防静电鞋，形成双重保护。
Q5：防静电工作台面如何清洁？
A：使用无尘布蘸少量75%酒精擦拭，不可使用含蜡的清洁剂。清洁后测试表面电阻，确保仍在10⁶~10⁹Ω范围内。
Q6：无尘车间湿度低于40%时，ESD风险如何应对？
A：低湿度下静电积累严重。对策：①增加离子风机数量或提高风速；②使用防静电剂擦拭绝缘材料表面；③在允许区域使用加湿器提升湿度（但需注意不滋生霉菌）。对于无法加湿的光刻区，ESD防护等级应提升一级。
总结：无尘车间静电防护与接地系统是一项从设计到日常维护的全周期工作。它涉及接地网络、防静电地面、防静电家具、人员防静电、离子化设备等多个环节，任何一个短板都可能导致防护失效。在装修阶段就应系统规划接地干线和铜箔网格，施工完成后进行全面的电阻检测，并建立常态化检测制度。只有各个环节协同工作，才能有效消除静电对产品的威胁。
