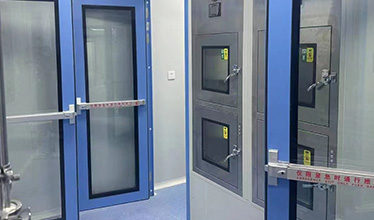

在电子厂净化车间中，仅仅安装高效过滤器并不足以保证洁净度。真正决定颗粒物能否被有效带走、外部污染能否被阻挡的关键，是科学的气流组织与稳定的压差控制。不少电子企业遇到这样的困境：静态测试合格，但人员一操作粒子就飙升；相邻低级别房间的气流倒灌入核心区——这些大多源于气流组织不合理或压差梯度紊乱。本文将系统讲解电子厂净化车间压差控制原理、常见气流组织形式及其优化方法，并提供现场调试实战技巧。
洁净室气流组织主要分为单向流、非单向流和混合流三种。电子厂不同工序适用不同形式：
气流以均匀速度（0.35~0.45 m/s）沿单一方向通过整个房间。常见形式：垂直单向流（天花板满布FFU，地面为高架地板回风）和水平单向流（一侧送风，对侧回风）。
适用区域：ISO 5级（百级）及以上的核心区，如光刻、晶圆检查、磁头组装。
优点：自净能力极强，瞬间带走产尘；缺点：造价高、能耗大。
气流以不均匀的速度、方向在室内混合稀释。通常采用顶部FFU或高效送风口送风，下侧或侧墙回风。
适用区域：ISO 6级（千级）至ISO 8级（十万级）的封装、测试、仓库等。
优点：成本较低；缺点：自净时间较长，易出现涡流区。
核心区采用单向流，周边采用非单向流。这是电子厂最经济的方案，例如在光刻机上方局部布置FFU形成微型层流罩，其余区域为乱流。
选型建议：电子厂优先选用垂直单向流+高架地板回风，因为电子设备产热大，下回风可有效带走热量且不干扰操作面气流。
压差的本质是控制气流方向，确保洁净度高的房间不被低级别区域污染。根据GB 50073，不同等级洁净室之间静压差≥5Pa，洁净室对室外≥10Pa。
压差 = 送风量 - 回风量/排风量 形成的余压。送风量由FFU或空调箱提供，回风量通过回风口百叶或调节阀控制，排风量来自工艺排风（如焊接烟气）或厕所排风。要建立正压，必须使送风量大于回风+排风之和。
典型电子厂压差梯度示例（从高到低）：光刻区（ISO 5，+25Pa）→ 黄光区（ISO 6，+20Pa）→ 更衣室（ISO 7，+15Pa）→ 换鞋区（+10Pa）→ 普通走廊（0Pa）。相邻房间压差控制在5~10Pa，过大则开门困难，且产生哨音。
每个房间的回风口需安装可调对开多叶阀（MD）或文丘里阀，通过调试确定开度。排风系统（如有）必须设置电动密闭阀，与空调系统联锁，防止排风导致负压。
许多电子厂净化车间气流组织问题源于FFU布置与回风道不匹配：
新建或改造净化车间时，压差与气流组织的调试应遵循以下顺序：
压差数值达标不代表气流方向正确。推荐使用烟雾发生器进行气流可视化测试：在送风口处释放无毒烟雾（如乙二醇烟），观察烟雾走向。常见问题及修正：
维持过高的压差（如＞30Pa）会大幅增加能耗（因为需要更多新风或送风）。优化策略：
Q1：为什么压差计显示正常，但用发烟管测试却发现门缝处空气倒流？
A：压差计通常安装在墙面中央，而门缝处局部可能有负压（如附近有排风口）。应调整回风口位置或增加密封条，并在门上方加装吹淋风幕。
Q2：FFU全速运行，但房间换气次数仍然不足，可能原因？
A：1）高效过滤器严重堵塞；2）高架地板开孔率过低或回风道堵塞；3）房间漏风严重（如墙体缝隙）。先测量FFU出风口风速，若正常则检查回风路径。
Q3：电子厂净化车间可以用侧回风代替下回风吗？
A：对于ISO 7级及以下，侧回风（回风口安装在下侧墙）是可行的，成本更低。但对于ISO 6级以上，尤其是产热大的设备密集区，必须采用下回风（高架地板）才能有效带走热量和颗粒。
Q4：如何快速判断压差表是否准确？
A：将压差表两个取压管同时拔下，暴露在相同环境，读数应为0。若不归零，需校准或更换。也可用电子微压计对比验证。
Q5：气流组织调试完成后，日常如何快速检查？
A：可用线香或轻飘带在FFU出风口下方观察，正常应为垂直向下飘动。若发生飘动偏斜，说明存在横向气流干扰，需检查送排风平衡。
总之，电子厂净化车间压差控制与气流组织是洁净环境的生命线。从设计阶段合理选择单向流或非单向流，到施工阶段严格保证回风道密封，再到运维阶段定期可视化验证，每一步都不可忽视。如果您正面临粒子超标、压差无法建立或能耗过高的问题，欢迎联系我们的洁净技术团队。我们提供现场气流诊断、CFD模拟优化及压差系统改造服务，帮助您的洁净室达到最佳运行状态。
