随着先进制程向 7nm 及以下推进，芯片封装洁净室装修面临的挑战已从单一的粒子控制转向气态分子污染物（AMC）及纳秒级微振动的综合治理。本文旨在解析如何在超高洁净环境下实现 AMC 的精准剥离与结构动力学的稳定平衡。
AMC（Airborne Molecular Contamination） 是影响半导体良率的隐形杀手。在净化工程设计中，传统的 HEPA 滤网无法拦截气态分子，必须采用化学过滤技术。
| 污染物类别 | 代表物质 | 过滤机制 | 控制指标 |
|---|---|---|---|
| MA (Acids) | H₂SO₄, HCl, HF | 化学吸附 / 碱性浸渍介质 | < 0.5 μg/m³ |
| MB (Bases) | NH₃, 胺类 | 离子交换 / 酸性介质 | < 1.0 μg/m³ |
| MV (VOCs) | 硅氧烷, 邻苯二甲酸酯 | 活性炭 / 分子筛 | < 2.0 μg/m³ |
* 注：所有材料选型均需符合低 VOC 释放标准，严禁使用含硅密封胶。
光刻机与金丝键合机对地面振动极其敏感。半导体洁净室装修需重点解决空调机组、风机（FFU）及人员走动产生的机械振动扰动。
技术攻关路径：
结构解耦设计： 生产设备基础与建筑主体结构完全脱开，采用独立的支撑柱系统。
主动/被动隔振： 在核心设备下方安装气浮隔振器，将环境振动控制在 VC-C 或 VC-E 曲线以下。
刚性地板系统： 选用重载型高架地板，并通过刚性支撑增强地面固有频率，避免与旋转设备产生共振。

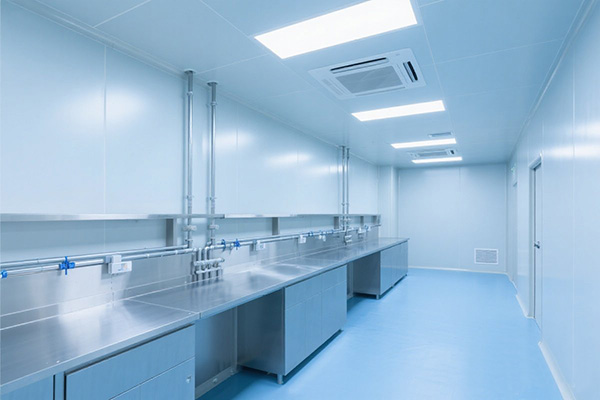

无尘车间装修的墙面与地面材料必须具备优异的抗腐蚀性与零脱粉特性。建议选用不锈钢手工板或氟碳喷涂铝合金板作为围护结构，地面采用高厚度防静电导电地坪，确保物理与静电环境的双重稳定。
