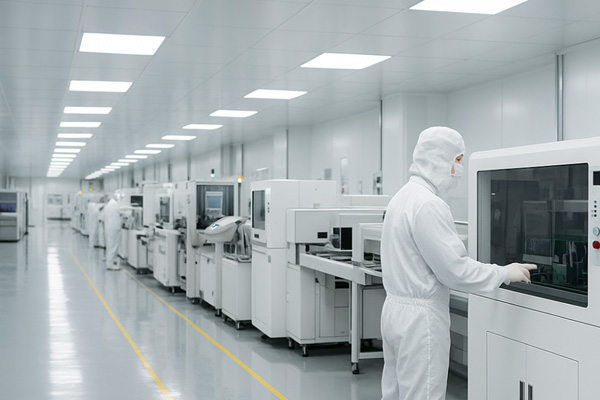

芯片半导体无尘车间是现代工业对洁净环境要求的巅峰。在纳米级制程时代，传统的粒子控制已不足以保证产品良率。成功的无尘厂房装修必须解决两大核心挑战：AMC（空气分子污染）的严格控制和设备微振动的隔离。本文将深入解析，如何在设计和施工阶段达到这些极限要求。
AMC指的是空气中以气体或蒸汽形式存在的分子污染物，包括酸、碱、凝结物和掺杂物等。它们在芯片制造过程中，会对敏感的晶圆表面造成不可逆的损害。
材料选择： 这是AMC控制的首要防线。无尘车间装修必须严格避免使用任何可能释放挥发性有机物（VOCs）的材料，如含有机溶剂的涂料、胶粘剂或密封剂。应选用超低析出率的净化专用材料。
FFU与过滤系统： 除了高效过滤（HEPA/ULPA）拦截粒子，必须在关键区域（如光刻区）增设化学过滤器（Chemical Filters），用于吸附酸、碱性气体和有机物。
管线选择与清洁： 工艺管道和排风系统必须使用高纯度材料（如PVDF、不锈钢）并进行严格的内部抛光和化学钝化处理，防止管线本身成为AMC释放源。
工艺流程优化： 施工过程中需严格控制湿度和温度，防止材料吸附或释放AMC。
芯片制造设备，尤其是光刻机（Stepper/Scanner），对地面的微振动非常敏感。即使是极小的振动也会导致曝光偏差，使芯片报废。
独立基础： 高精度设备区域（如光刻区）必须采用独立基础设计，将设备基础与建筑主体结构完全分离，防止建筑振动传导。
隔振系统的应用： 需结合设备的具体要求，在设备与基础之间安装气浮式或被动式隔振系统，确保振动加速度满足纳米级甚至亚纳米级的极限要求。
地面处理： 地面必须具备极高的平整度和强度。常用的防静电自流平环氧地坪或高架地板，需确保其施工工艺不引入新的结构应力或振动源。
管线支架： 所有公用设施（Utility）管线支架的设计必须远离光刻机基础，并确保管线自身在流体传输过程中产生的振动不会传入敏感区域。
芯片半导体无尘车间的建设是对工程技术和管理能力的终极考验。
深圳市勤空净化环境科技有限公司，凭借多年的高等级洁净工程经验，能够提供：
AMC全流程控制方案： 从材料选型到系统集成，确保化学污染物浓度达到行业领先标准。
超低振动厂房设计与施工： 精准计算结构刚度，实施可靠的隔振措施，满足最严苛的光刻需求。
我们致力于为客户提供确保高良率、低运营成本的系统化无尘厂房装修解决方案。
