半导体无尘车间的装修工程涉及洁净度、温湿度、压差、材料、施工工艺等多维度技术要求，标准体系复杂。2025年发布的《半导体无尘车间装修工程技术规范》为行业提供了最新技术依据，填补了半导体领域专项装修标准的空白。本文结合GB 50073《洁净厂房设计规范》、GB 50472《电子工业洁净厂房设计规范》、GB 50809《硅集成电路芯片工厂设计规范》及T/KSZZ 041-2025团体标准，系统解读半导体无尘车间装修的核心技术参数与验收标准，为工程设计与施工提供对照参考。
半导体无尘车间的洁净度等级需根据芯片生产工艺及所使用的生产设备要求确定，参照GB 50073的ISO 14644-1分级体系。不同制程节点对洁净度的要求差异显著：
光刻区：芯片制造的核心工序，洁净度要求最高。根据工艺节点，光刻区域通常需达到ISO 4~5级，即每立方米空气中≥0.3μm粒子不超过10,240颗。对于7nm以下先进制程，洁净度需提升至ISO 3级（每立方米≥0.1μm粒子≤1,000颗），3nm制程则需达到ISO 1级（每立方米≥0.1μm粒子≤10颗）[citation:11]。
扩散/薄膜/刻蚀区：通常要求ISO 5级环境，涉及腐蚀性化学品的区域需在材料选择上额外考虑耐腐蚀性能[citation:12]。
封装测试区：按ISO 6~7级要求建设，可采用非单向流气流组织形式。
设计阶段应根据芯片生产工艺及设备要求，逐区域明确洁净度等级，并确定空气洁净度等级所处状态（空态、静态、动态），避免过度设计或等级不足影响良率[citation:3]。
根据GB 50472及芯片工厂设计规范，半导体洁净室的温湿度控制要求如下：
| 区域 | 温度控制范围 | 相对湿度范围 |
|---|---|---|
| 一般洁净区 | 22℃±0.5℃ ~ 22℃±2℃ | 43%±3% ~ 45%±10% |
| 光刻区（高精度） | 22℃±0.5℃（部分设备需±0.1℃） | 45%±3% ~ 45%±5% |
| 扩散/氧化区 | 22℃±2℃ | 45%±10% |
压差梯度控制是防止污染倒灌的关键。洁净区与周围空间应按工艺要求保持一定的正压值：不同等级的洁净区之间压差不应小于5Pa；洁净区与非洁净区之间压差不应小于5Pa；洁净区与室外的压差不应小于5Pa[citation:3]。

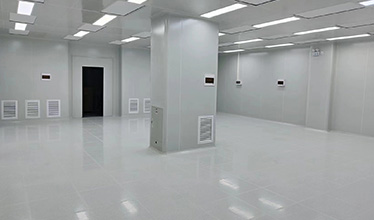

根据最新团体标准及国家规范，半导体无尘车间装修材料必须满足低发尘、低释气、耐腐蚀、易清洁等特性[citation:1]：
墙面材料：应采用不产生、不积尘、耐腐蚀、耐清洗、表面光滑、不易吸附静电的材料。宜采用金属壁板构造，表面应平整、光滑、不起尘、避免眩光。实际工程中普遍采用双面彩涂岩棉夹芯板或玻镁岩棉复合板，厚度≥50mm，防火等级A级[citation:1][citation:2]。
吊顶材料：应采用不产生、不积尘、重量轻、强度高、防火、防潮的材料。吊顶应与暖通专业协调，采用轻质壁板构造或FFU专用T型龙骨吊顶系统。
地面材料：应采用耐磨、耐腐蚀、耐老化、不产生、防火并具有稳定持久的防静电性能的材料。常用方案包括防静电PVC地板（采用非水溶性导电胶粘贴，炭黑与胶水配比1:100）或防静电环氧自流平。高架地板适用于百级及以上区域，开孔率需达到17%~25%。铺设面积大于140㎡时，正式施工前应做小面积示范性铺设[citation:1]。
门窗材料：门应采用密闭性好、开启灵活、不产生、不积尘的材料；窗应采用双层中空玻璃，窗框采用铝合金或不锈钢材料，表面光滑、无毛刺[citation:1]。外窗气密性能不应大于1.5m³/(m·h)，传热系数K小于2.5W/(㎡·K)[citation:2]。
所有阴阳角需做成R≥50mm的圆弧角，避免积尘死角。装饰及密封材料不得采用释放对产品品质及验证测试有影响物质的材料[citation:2]。
半导体无尘车间普遍采用"MAU+FFU+DCC"的组合方案。净化系统的型式应根据洁净区面积、空气洁净度等级和产品生产工艺特点确定[citation:3]。
气流组织：洁净度等级要求1~4级时，应采用垂直单向流；5级时宜采用垂直单向流；6~9级时宜采用非单向流[citation:3]。洁净区送风宜采用FFU方式，尤其适用于洁净区面积大、洁净度等级较高的情况[citation:3]。
新风系统：对于面积较大的洁净厂房，宜设置集中新风处理系统，送风机应采取变频措施以适应新风需求量的变化。对于有空气分子污染控制要求的区域，可采取在新风机组及该区域FFU上加装化学过滤器的措施[citation:3]。
干盘管设置：应根据生产工艺和洁净区布局确定安装位置，保证进入干盘管的冷冻水温度高于洁净区内空气露点温度，避免结露[citation:3]。
半导体无尘车间对电气系统有特殊要求。根据GB 50809，当环境的电磁场强度超过生产设备和仪器正常使用的允许值时，应采取电磁屏蔽措施。屏蔽结构的屏蔽效能应在工作频段有不小于10dB的余量，特殊区域可能需要大于80dB的屏蔽效能[citation:7]。
洁净区应设置火灾自动报警及消防联动控制，并应设置气体泄漏报警装置和化学品液体泄漏报警装置。洁净区内应采用洁净室型扬声器广播系统，监控摄像机图像存储时间不应少于15天[citation:7]。
施工企业应具有合法有效的装修资质，施工人员应具有相应工种的职业技能。隐蔽工程的施工、安装及调试，宜在覆盖其外的装修面层施工前完成，不应影响隐蔽工程的施工、安装、调试及更换和维修[citation:1]。
验收核心项目包括：悬浮粒子计数（按ISO 14644标准布点）、PAO高效过滤器检漏（穿透率≤0.01%）、风速均匀性测试（偏差≤±15%）、压差测试（相邻区域≥5Pa）、温湿度稳定性测试。防静电地面接地端子设置：面积在100㎡以上时，接地端子应不少于2个，每增加100㎡应增设接地端子2个[citation:1]。
Q1：半导体无尘车间装修应遵循哪些主要国家标准？
A：主要包括GB 50073《洁净厂房设计规范》、GB 50472《电子工业洁净厂房设计规范》、GB 50809《硅集成电路芯片工厂设计规范》及T/KSZZ 041-2025《半导体无尘车间装修工程技术规范》。
Q2：半导体洁净室的地面材料有什么特殊要求？
A：地面材料应采用耐磨、耐腐蚀、耐老化、不产生、防火并具有稳定持久的防静电性能的材料。防静电PVC地板施工应采用非水溶性导电胶粘贴，电阻值应稳定在10⁶~10⁹Ω之间。
Q3：半导体无尘车间的压差标准是多少？
A：不同等级洁净区之间压差不应小于5Pa；洁净区与非洁净区之间压差不应小于5Pa；洁净区与室外的压差不应小于5Pa。
Q4：什么情况下半导体洁净室需要采取电磁屏蔽措施？
A：当环境的电磁场强度超过生产设备和仪器正常使用的允许值，或生产设备产生的电磁泄漏超过干扰相邻区域允许值，或有特殊电磁兼容要求时，应采取电磁屏蔽措施。
总结：半导体无尘车间装修涉及GB 50073、GB 50472、GB 50809及T/KSZZ 041-2025等多部标准的综合应用。从洁净度等级的精准划分、围护材料的低发尘选型，到空调净化系统的科学配置、电磁屏蔽的专项设计，再到施工验收的严格把关，每个环节都需严格遵循现行规范。随着芯片制程向3nm以下演进，对环境控制的要求还在不断提升，熟悉并执行最新国标规范是保证半导体洁净厂房质量的基础。
